Токарное дело Руси.

Все знают, что глиняную посуду в старину делали на гончарном круге. Но посуда ведь была не только глиняная, но и деревянная. А деревянную посуду изготавливали на токарном станке. Да, в «мрачном средневековье» токарные станки уже были. В целом, древнерусское государство отличалось вполне приличным уровнем развития ремёсел. Ниже реконструкция новгородского токарного станка XI-XIII веков, выполненная выдающимся археологом Борисом Александровичем Колчиным (1914-1984).

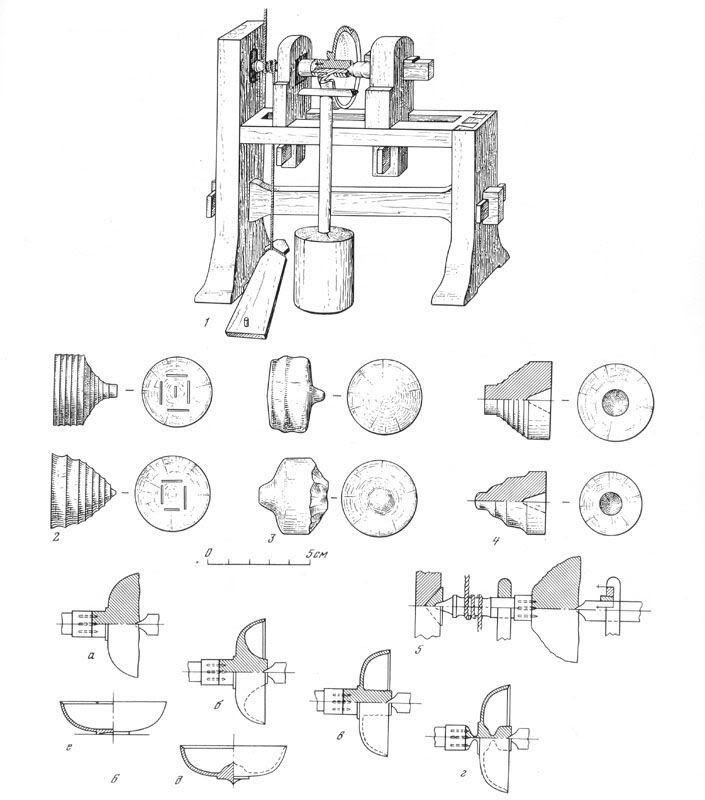

Рис. 101. Токарный станок 1 — токарный станок XI—XIII вв., реконструкция; 2 — бобышки от шпиндельной части токарного изделия, Новгород, XI в.; 3 — бобышки внутренние, Новгород, X в.; 4 — бобышки от заднего центра, Новгород, XI в.; 5 — схема изготовления сосуда (а—е — последовательность операции)

Конструкция древнерусского токарного станка удовлетворяла следующим техническим условиям: наличие шпинделя, надежность крепления изделия на шпинделе, достаточная мощность привода, прочность конструкции, большой ход лучкового привода и оптимальные скорости резания.

Макроструктурное исследование поверхности большого числа сосудов показало, что резцом на токарном станке выточены только стенки сосуда и частично его днище и поддон. Центральная часть дна сосуда и его нижняя поверхность в области поддона обработаны, точнее срезаны, вручную. Это говорит о том, что сосуд был закончен точением и снят с токарного станка, когда у него центральная часть дна и центр донца не были обработаны токарным резцом и имели конусовидные выпуклые приливы. Эти небольшие выпуклости на сосуде в дальнейшем снимали вручную.

Конусовидные приливы являются остатками центровых цилиндров — бобышек, на которых держался сосуд на шпинделе и в задней бабке токарного станка (рис. 101). Именно эти цилиндры-бобышки находят в токарных мастерских, поскольку их после изготовления сосуда выбрасывали как отходы производства. Такие бобышки найдены в Новгороде, в Москве, Пскове в разных хронологических слоях. В Новгороде их найдено более 60 штук и наиболее древние находились в слоях XI в.

Бобышки представлены двумя типами. Один тип имеет форму конуса с плавными стенками, на которых сохранились следы обработки круглым токарным резцом. На плоском основании конуса всегда остаются следы от металлического трезубца шпинделя, на который насаживали баклушу изготовляемого сосуда. Второй тип бобышек имел форму удлиненного цилиндра, оканчивающегося с одной стороны плоским дном, с другой — конусом (рис. 101). На стенках цилиндра и конуса сохраняются следы круглого токарного резца. На плоском донце цилиндра всегда расположен конусовидный выем диаметром 1—1, 5 см. В этот выем входил центр задней бабки при закреплении заготовки сосуда на токарном станке.

На памятниках, где сохраняется дерево, довольно частой находкой являются деревянные упорные подшипники. Они имели разнообразное применение в различных узлах и механизмах, в том числе в шпинделе токарного станка. В этот подшипник упирался вращающийся стержень шпинделя. В Новгороде в развалах токарных мастерских вместе с инструментами и бобышками мы находили и упорные подшипники.

Наиболее массовой и надежной находкой, характеризующей токарное дело Руси, являются стальные резцы. Число их находок в древнерусских слоях достигает 110 штук. Они найдены более чем на 35 памятниках, в том числе в Новгороде, Пскове, Серенске, Полоцке, Ярополче, Старой Рязани, Белгороде, Волковыске, на городищах Родень, Воинь, Райковецком, Лебедке и др. Только в Новгороде токарных резцов найдено 32 экз.

Основным типом этого инструмента являлись крючковидные резцы разных размеров. Конструкция их довольно проста и однотипна. Резцы X в. ничем не отличаются от резцов последующих столетий. Они имеют следующее устройство: на конце железного стержня имеется плоская круто загнутая языкообразная тонкая пластина с двусторонним лезвием. На другом конце инструмента делался заостренный черенок для насаживания большой массивной длинной деревянной рукоятки (рис. 98, 2, 7, 8, 9). Такая конструкция резца технологически оказалась наиболее целесообразной и дожила до наших дней. Даже в настоящее время крючковидный резец является единственным в токарном производстве по дереву для обработки внутренних поверхностей. Размеры резцов колебались значительно по длине от маленьких, размером в 12 см, до больших, длиной в 25— 30 см. Ширина лезвия колебалась в пределах 1— 2, 5 см. Радиус закругления лезвия колебался от 1 до 1, 5 см. Режущие лезвия резцов имели многослойную сварочную конструкцию с обязательным выходом на режущую грань стали. Все резцы, подвергнутые металлографическому анализу, на режущей грани показали структуру мартенсита, т. е. твердую закалку.

Технологический анализ точеных изделий, а также инструмента и бобышек позволили сделать реконструкцию древнерусского токарного станка. При определении того или иного узла брались самые упрощенные варианты, хорошо известные в русской этнографии (рис. 101, 1).

Основа станины — мощная рама — состояла из двух массивных стоек, сделанных из широких и толстых тесин. На высоте около 70 см между этими стойками проходили два поперечных бруса, образуя стол станка. Между поперечными брусьями был промежуточный паз, в котором закреплялись передняя стойка шпинделя и задняя бабка. Их закрепляли на столе шиповым хвостом с клиновым запором. Шпиндель представлял собой круглый стержень диаметром в 5 см. Один конец шпинделя имел конический срез, а на другом находилась головка, в которую были неподвижно вставлены железные острия, образующие трезубец головки шпинделя. Шпиндель, проходя через подшипники передней стойки, упирался коническим концом в упорный подшипник станины. В задней бабке на уровне шпинделя имелось квадратное отверстие, в которое вставляли брус заднего центра. В неподвижном состоянии брус закреплялся клиновым запором. На конце бруса было острие, закрепляющее обтачиваемый предмет. Трансмиссией шпинделя служила лучковая передача. Приводная веревка шла от пружинящего потолочного приспособления к ножной педали. Поддерживали резец специальная стойка или брус, лежащий на передней и задней бабке.

Источник: Древняя Русь. Город, замок, село. под ред. Б. Колчина. - М, Наука. 1985 г.
